№11
群を抜いたAGTならではのスッキリ高架
2025/11/23
都市空間において鉄道や道路の高架構造は避けがたい存在ですが、その圧迫感や景観上の課題は常に議論の的となっています。近年は、駅前再開発や沿道整備において「高架下空間の活用」や「景観との調和」が重視されるようになりました。
AGT（Automated Guideway Transit）は、こうした都市の制約条件の中で、既存道路や河川上空などの限られた空間を有効活用する発想から誕生した新しい交通システムです。軌道の大部分が高架構造で構成されており、そのデザインは都市景観との親和性を考慮して設計されています。モノレールと並んで「空中交通システム」と呼ばれますが、実際に街中で見比べると、AGTの高架はひときわ軽やかでスッキリとした印象を与えます。本コラムでは、その理由を構造面から見ていきます。
１．鉄道の高架軌道下
在来鉄道や地下鉄延伸線などで見られる鉄道高架は、架線や電柱、レールを支える枕木・バラストが積み重なり、構造全体が重厚です。軌道桁も自重を支えるために厚みを増し、さらに防音壁が設けられると、地上から見上げた際に“連続した壁”のような印象を与えます。その結果、柱間隔は15メートル前後と密になり、高架下空間は薄暗く閉鎖的になりがちです。近年では耐震補強のための側壁や補剛材も追加され、圧迫感が一層増しています。
写真1 架線と電柱が林立する鉄軌道の高架
.jpg)
写真２ 薄暗い鉄軌道の高架下
２．AGTの高架
一方、AGTの高架はまったく異なる構成をしています。架線や電柱が不要で、電力は車両床下の集電装置を通じ、走行路脇の第三軌条から供給されます。これにより、上部に余計な設備がなく、外観が極めてシンプルです。
写真３ スッキリ度の高いAGTの高架
さらに、ゴムタイヤで走行するため防振構造やバラストが不要で、走行路はコンクリート床板と同レベルか、高さ250ミリのコンクリート桁を使い分けています。構造重量は鉄道高架の半分以下で、柱の間隔もおよそ30メートルと広く取ることが可能です。柱が少ない分、地上部には光が届きやすく、街並みに開放感が生まれます。
また、軽量な構造、柱の本数が少ないゆえに基礎工事が小規模で済み、都市中心部でも施工期間を短縮できます。桁内部には電力ケーブルや信号線が収められており、維持管理時も高所作業を最小限に抑えられる設計です。走行音や振動も少なく、高架下を歩いても会話を遮るような騒音を感じにくい点も、AGTならではの特長です。
写真４ 軌道下にも光が注ぐAGTの高架下
写真５ AGTの第三軌条

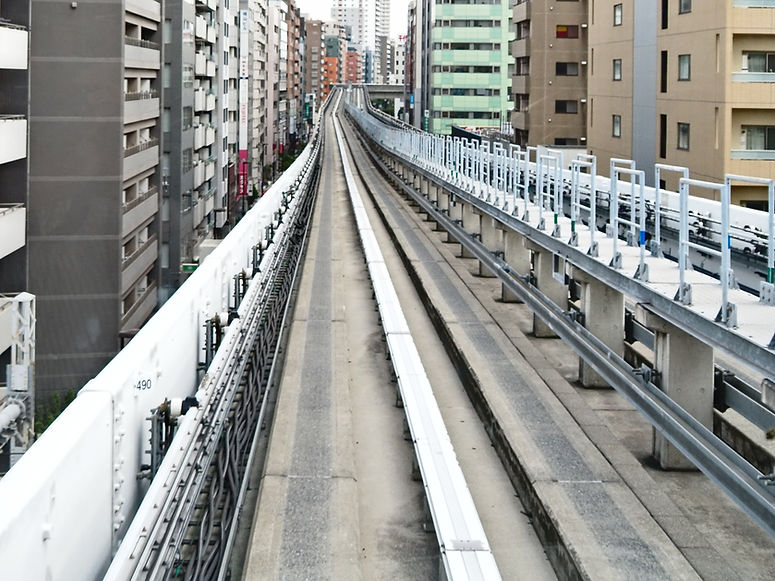

写真６ コンクリート走行路
３．モノレールの高架
AGTとよく比較されるのが跨座型モノレールです。コンクリート製の走行桁が2本並ぶ形は一見スリムですが、車両が桁の上にまたがって走る構造上、日本の標準の桁の高さ1.5メートルに対し柱間隔は20メートルとやや密になります。柱の数はAGTの約1.5倍。外観上は軽やかに見えても、都市景観への影響はむしろ大きくなる傾向があります。
写真７ モノレールの高架
.jpg)
写真８ 支柱が林立するモノレールの高架下
国内のモノレールには非常通路が設置されていませんが、海外では多くの路線に設置が義務付けられています。写真にあるように非常通路付きの高架軌道の幅はかなり広がり、見た目、AGTの軌道幅とあまり変わらない感じです。
写真９ モノレールの非常通路
４．高速道路の高架
高速道路の高架はさらにスケールが大きく、幅員が20メートルを超える場合も珍しくありません。防音フェンスや照明ポールが並び、構造全体が閉じた印象を与えます。車両通過時の騒音・振動も大きく、高架下は歩行者が敬遠しがちな空間となります。これに対し、AGTの高架は幅約6メートル、高さ約1.5メートルと非常にコンパクト。外観上も整然としており、周囲の街並みを遮らない“細身の構造”が印象的です。
写真９ 高速道路の防音フェンスと照明ポール
５．まとめ
この「軽やかな高架」は、単なる構造上の違いではありません。AGTが都市交通として小断面・軽構造・静粛性を追求して設計された成果です。建築物や道路橋と調和するよう、桁形状や色彩にも配慮がなされ、橋脚や桁端部のデザインにも地域性を反映させる事例が増えています。
都市の中で“見せる高架”を実現している点こそ、AGTのもう一つの価値といえるでしょう。
ビルの谷間をすり抜けても圧迫感がない――。
そのスッキリとした高架こそ、AGTが都市景観と共存するための最適解であり、21世紀型の都市交通インフラの姿を象徴しています。
